Мозг машин: тайная жизнь микросхем и электронных плат под микроскопом

Каждое электронное устройство, от смартфона до космического спутника, живёт благодаря своему мозгу — печатной плате. Она не просто набор проводников и чипов: это целый организм, в котором ток течёт как кровь, а сигналы передаются с молниеносной скоростью, превращая холодный кусок пластика и металла в умного помощника.

Печатная плата (или PCB — Printed Circuit Board) — это фундамент, на котором строится современная электроника. Она соединяет, питает и синхронизирует все компоненты, создавая устойчивую экосистему из микросхем, транзисторов и резисторов. Без неё техника не просто беспомощна — она буквально теряет свою «личность».

Архитектура скрытого мира: слои, дорожки и тайные тропы электричества

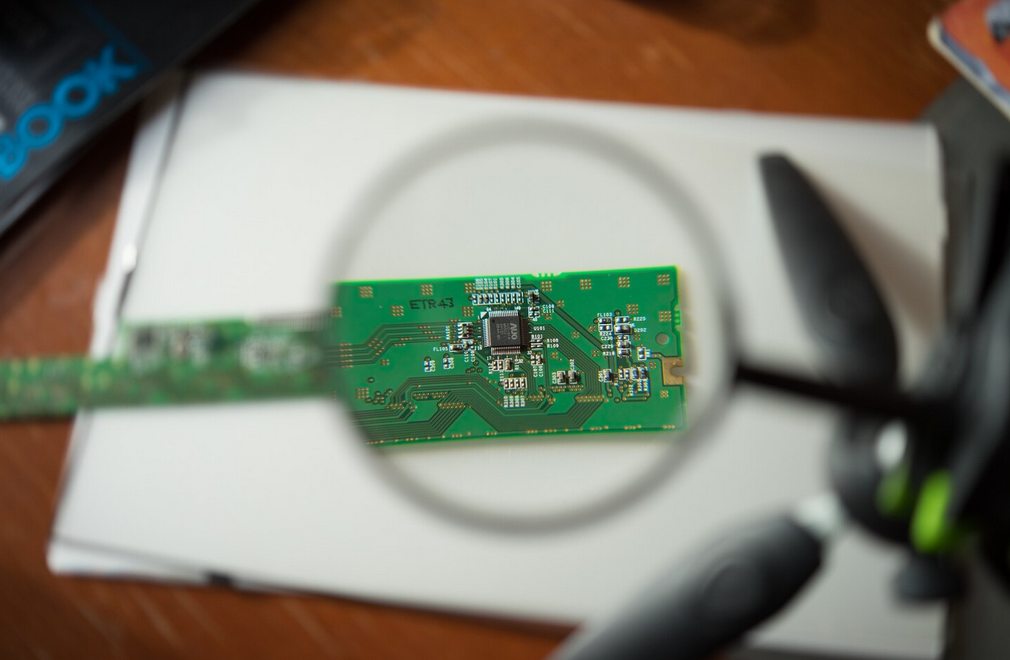

Если взглянуть на плату под микроскопом, перед глазами откроется пейзаж, напоминающий город будущего. Золотые линии — это «улицы», по которым бегут потоки электронов. Маленькие компоненты — словно небоскрёбы, соединённые мостами и туннелями из меди.

Современные платы многослойные: они состоят из 4, 6, а иногда и 12 уровней проводников, спрятанных внутри стеклотекстолита. Каждый слой имеет своё предназначение:

• Сигнальный слой — передаёт информацию между микросхемами.
• Слой питания — распределяет энергию по плате.
• Заземляющий слой — защищает от помех и перегрузок.
• Внутренние слои маршрутизации — обеспечивают точное взаимодействие между десятками элементов.

Эта структура напоминает сложный метрополитен, где важно, чтобы каждый маршрут работал без задержек, иначе «пассажиры» — электрические импульсы — создадут пробку, и устройство зависнет.

Материалы для мыслей: из чего делают электронные мозги

Основа любой платы — стеклотекстолит, материал, сочетающий прочность стекловолокна и изоляционные свойства полимера.
Но не всё так просто: в зависимости от назначения устройства применяются разные типы материалов:

1. FR-4 — стандарт для бытовой электроники, устойчивый к нагреву и механическим нагрузкам.
2. Полимид — гибкий материал, используемый в носимой электронике и космических аппаратах.
3. Керамика — применяется там, где нужна высокая точность и устойчивость к экстремальным температурам.

Поверхность покрывается тонким слоем меди — именно она проводит электричество. Её узор формируется с помощью фоторезиста и лазерной гравировки, а затем покрывается защитным лаком и оловянно-свинцовым сплавом, чтобы предотвратить коррозию.

Микроскопическое шоу: когда электроника становится искусством

Если рассмотреть плату под электронным микроскопом, мир техники превращается в художественную галерею. Геометрия дорожек, переплетение слоёв и мерцание кремниевых кристаллов создают фантастические пейзажи — фрактальные рисунки, напоминающие картины сюрреалистов.

Каждый транзистор, каждая микросхема имеет собственный «почерк». Инженеры шутят, что опытный специалист может узнать производителя по узору линий — как художника по мазку кисти. Мир микросхем живёт по законам красоты и гармонии, пусть и в наномасштабе.

Кремний — сердце цифровой эры

Главный герой любого устройства — кремний. Этот элемент стал «нейроном» техногенной цивилизации. Кристаллы кремния выращиваются в лабораториях, затем нарезаются на тонкие пластины — вафли, из которых позже вырезаются чипы.

На поверхности этих вафель с помощью фотолитографии формируются миллиарды транзисторов — миниатюрных переключателей, управляющих потоком электронов. Каждый из них работает по принципу «включено/выключено», формируя двоичный код — язык, на котором думает техника.

Чем больше транзисторов помещается на кристалле, тем «умнее» устройство. Современные процессоры содержат до 200 миллиардов таких элементов — больше, чем звёзд в ближайших галактиках.

Электронная алхимия: превращение песка в интеллект

Процесс создания микросхем напоминает алхимию: обычный песок, богатый диоксидом кремния, проходит десятки стадий очистки, пока не превращается в кристалл почти идеальной чистоты. Далее начинается магия:

1. Выращивание монокристалла — при помощи метода Чохральского создаётся цилиндрический слиток кремния.
2. Резка и шлифовка — из слитка получают тончайшие пластины толщиной менее миллиметра.
3. Фотолитография — на пластину наносится узор микросхемы с помощью ультрафиолетового излучения.
4. Ионная имплантация — в структуру вводятся атомы примесей, формирующие проводящие и изолирующие области.
5. Металлизация — создаются микроскопические дорожки для передачи сигналов.

Результат — чип, способный выполнять миллиарды операций в секунду. И всё это — из крошечного зерна песка.

Симфония проводников: как плата оживает

Когда все компоненты собраны, начинается оркестр: ток, проходя через дорожки, активирует микросхемы, заставляя устройство реагировать, вычислять, запоминать. Эта симфония требует идеальной синхронизации.

Каждый элемент — будь то резистор, конденсатор или диод — играет свою ноту.

• Резисторы сдерживают ток, не давая системе перегореть.
• Конденсаторы накапливают энергию, чтобы обеспечить стабильность.
• Диоды направляют поток в нужную сторону, защищая от обратного хода тока.

Всё это создаёт гармонию, где миллионы импульсов превращаются в музыку данных.

Тайные сигналы: что слышит микросхема

Электронная плата — не просто пассивный объект. Она слушает, чувствует, реагирует. Каждый датчик, подключённый к ней, передаёт информацию: температуру, давление, освещённость, движение. Микросхемы анализируют эти сигналы и мгновенно принимают решения.

Когда смартфон меняет ориентацию экрана или дрон удерживает равновесие на ветру — это результат работы электронных «рефлексов». Мозг техники не спит: он непрерывно оценивает мир вокруг, чтобы адаптироваться к нему.

Зелёная революция: экологичные платы будущего

Сегодня инженеры работают над тем, чтобы «мозги техники» стали не только умными, но и экологичными. Классические платы сложно перерабатывать: они содержат медь, свинец, пластик и эпоксидные смолы. Но новое поколение материалов обещает перемены.

Биопластики, водорастворимые полимеры и гибкие нанокомпозиты уже тестируются в лабораториях. Идея в том, чтобы устройства после окончания службы не загрязняли планету, а буквально растворялись в безопасных веществах. Так рождается концепция «зелёной электроники» — синтеза технологий и устойчивого будущего.

Невидимые стражи: защита микросхем от перегрева и помех

Чтобы техника не «перегорела от ума», инженеры создают системы охлаждения и защиты. Каждая микросхема выделяет тепло, и если его не отводить, производительность падает. На помощь приходят:

• Теплопроводящие пасты
• Медные радиаторы
• Термопрокладки и графеновые слои

Кроме того, платы экранируются от электромагнитных помех — невидимых врагов, способных вызвать сбои. Внутри ноутбуков и телефонов скрыты миниатюрные щиты, оберегающие хрупкий мир микросигналов от внешнего хаоса.

Эстетика точности: инженерия как искусство

Печатная плата — это не просто результат инженерного расчёта, но и проявление дизайнерской гармонии. Каждая линия, каждое отверстие рассчитано до микронов, но вместе они создают нечто удивительно красивое. Недаром художники и фотографы всё чаще используют снимки микросхем в своих работах.

Под микроскопом плата выглядит как миниатюрный город — со своими проспектами, кварталами и светящимися узлами. И в этом городе нет случайных зданий: всё построено ради скорости, эффективности и красоты взаимодействия.

Искусственный разум: когда плата учится думать

Сегодня электронные платы уже не просто выполняют команды — они обучаются. Модули искусственного интеллекта и нейронные процессоры интегрируются прямо в аппаратную структуру. Теперь плата может распознавать речь, анализировать изображение и предсказывать действия пользователя.

Эта эволюция делает границу между машиной и мозгом всё тоньше. Мы живём в эпоху, когда электроника не просто инструмент, а партнёр, способный понимать контекст и намерения.

Под микроскопом времени: куда движется техника

Каждое поколение микросхем становится меньше, быстрее и умнее. Если раньше дорожки на платах измерялись миллиметрами, теперь — нанометрами. Скоро электронные цепи смогут размещаться прямо в тканях одежды, в коже, в объектах архитектуры.

Учёные экспериментируют с квантовыми и биоэлектронными платами — системами, где информация хранится не в транзисторах, а в атомах или органических структурах. Так техника постепенно приближается к природе, а природа — к технике.

Мозги техники — это не просто кремний, медь и пластик. Это отражение человеческого стремления понять и воспроизвести саму жизнь. Каждая микросхема — как маленький мозг, а каждая плата — как нервная система. Вместе они формируют интеллект машин, который становится зеркалом нашего собственного разума.

Когда вы в следующий раз включите телефон или откроете ноутбук, вспомните: под блестящей поверхностью скрыт целый вселенный мир. Мир, где электроны танцуют в ритме логики, а холодный металл рождает мысли. Это и есть тайная жизнь электронных плат — мозгов, которые делают возможным будущее.
